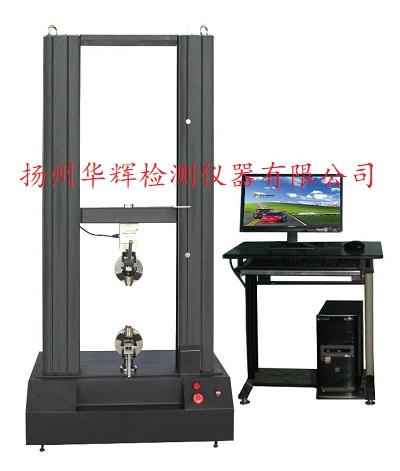

熱塑性橡膠拉伸應力應變性能試驗機重要功能：

主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試及研究。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。根據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。自動完成材料的最大承載力、強度、伸長不變形、延伸率、彈性模量等試驗參數。

熱塑性橡膠拉伸應力應變性能試驗機依據標準_微機控制電子萬能試驗機本試驗機是根據：

GB/T2611-2007《試驗機通用技術要求》

GB/T16491-2008《電子式萬能試驗機》

GB/T 13634-2008《單軸試驗機檢驗用標準測力儀的校準》

JB/6146-2007《引伸計 技術條件》

GB/T228.1―2010《金屬材料 室溫拉伸試驗方法》

GB/T7314-2005《金屬壓縮試驗方法》

GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》

GB/T1348-2009 《球墨鑄鐵件》標準制造。適用標準：國標、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1. 各種金屬、非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。

2. 各種薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。

3. 紡織、食品、藥品、化妝品、橡膠、塑料、薄膜、生物材料性能試驗。

4. 電子部件的拉脫、剝離、焊接強度試驗。

5. 印刷電路板的剝離、彎曲強度、緊固件性能試驗。

6. 木制品、紙產品、膠片樣品的拉伸試驗。

熱塑性橡膠拉伸應力應變性能試驗機重要特點：

1．精密無間隙滾珠絲杠、高剛性、高穩定性的門式負荷框架。機架可定制加長尺寸。立柱采用高強度耐磨缸軸，淬火、精磨、保證平行；工作臺、橫梁整體實心材料，加工中心加工、精密磨削，保證平行度、垂直度。

2．載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

3. 精度測力器，線性寬，穩定性好，保證載荷的測力精度。

4. 速率、低振動、免維護、靜音型交流伺服電機驅動系統。

5. 內置以太網接口； 方便的手持控制器，即停即行功能；操作靈活、隨意切換。

6. 電路板采用光電隔離設計，抗干擾能力強。

7. 擁有多種完善的試驗夾具，快速更換；可選T型工作臺，防旋轉夾具/附件裝置，夾具、附件、環境系統和引伸計。

8. 寬泛的測試速度，0.001～500mm/min內任意選擇。

9. 全數字閉環、多通道、多功能、易操作的WANCE-test 測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用；

9.1試驗過程的自動控制，試驗力，峰值、不變形、位移、試驗曲線的實時控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩。

9.2靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。

9.3可重新讀取已經完成試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。

9.4 試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。

9.5模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?

9.6試驗結束自動返回，智能、高效、快捷。

10.重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護等

1)實現了試驗力、不變形和位移（速度）的閉環控制，具有試驗過程控制模式智能設置專家系統，用戶可以根據自己的需要設置試驗過程和試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗的過程。

2)實現了試驗力、位移、不變形和試驗曲線的屏幕顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標器完成，極大地方便了使用。

3)可完成符合GB/T228―2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-2005《金屬壓縮試驗方法》、GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》的要求，實現了符合GB、ISO、ASTM、DIN等多種標準要求的數據處理。處理結果和試驗曲線既可以打印記錄，又可以ASCII文件的形式進行磁盤和網絡操作，以便于試驗結果的后續處理。

4)試驗全過程記錄的數據曲線，該曲線具有再現功能，而曲線的再現可以使用戶完全采用人機對話的方式，自主處理試驗數據。例如：可以在任意點輸入試驗力、不變形、應力、應變中的任意一項值而得到其它幾項的結果。

5)程控放大器實現了試驗力和不變形的數字調零、標定和零點和示值的統一，方便了操作，提高了機器的可靠性。

6)具有軟件權限分級管理功能，便于分權限管理。

7)試樣夾持好后，點擊開始有自動調零程序。

8)用戶可特殊定制符合其它試驗方法國家標準要求的數據處理軟件，以實現試驗結果的自動處理

9)無污染、噪音低，效率高。

熱塑性橡膠拉伸應力應變性能試驗機軟件主要功能特點描述

該測控軟件用于微機控制電子萬能試驗機進行各種金屬及非金屬（如：橡膠拉伸、塑料拉伸、管材環剛度、人造板等）的試驗，按照相應標準完成實時測量與顯示、實時控制及數據處理、結果輸出等各種功能。

(1)分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；

(2)實時測量與顯示試驗力及峰值、位移、不變形等各信號；實現了Win2000、WinXP等NT模式平臺下的實時采集與控制；并實現了精確定時，高速采樣；

(3)實現了負荷-不變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；

(4)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入，從而使一臺主機帶多個傳感器時可以方便的切換，而且沒有數目限制；

(5)支持多種控制方式，包括開環等速位移及等速力、等速應力等多種閉環控制方式；并在高級操作者調試閉環參數過程中給出標準參考曲線，從而使用戶實際觀察到各參數對閉環效果產生的影響。

(6)具有試驗過程控制模式智能設置專家系統，提供給專業用戶自動程控編程器。用戶可以根據實際需要，按照規則靈活組合多種控制方式及控制速度，編制適合自己需要的控制程序。測控軟件會自動按照用戶設置自動控制試驗過程。

(7)采用人機交互方式分析數據。處理方法滿足應用廣泛的《GB/T 228-2010金屬材料室溫拉伸試驗方法》要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。

(8)試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；

(9)可記錄、保存試驗全過程的數據曲線，并具有演示功能，實現試驗曲線再現。還可以進行曲線疊加對比，便于對比分析；

(10)可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；

(11)實現了試驗力和不變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；

(12)可應用于Win98、Win2000、WinXP等多種操作系統。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鍵盤、鼠標完成，使用方便快捷；

(13)可自動識別并支持外部點動控制，使裝夾試樣時很方便；

(14)具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。

熱塑性橡膠拉伸應力應變性能試驗機技術參數

1最大試驗力50kN

2試驗機級別0.5級 / 1級

3負荷測量范圍0.2%～100%FS（0.5級）/0.5%～100%FS（1級）

4示值相對誤差±0.2%（0.5級）/±0.5%以內（1級）

5試驗力分辨力1/±500000FS（全程分辨力不變）

6不變形測量范圍0.2%～100%

7力控速率調節范圍0.005%～5%FS/S

8力控速率控制精度速率<0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9不變形速率調節范圍0.005～5%FS/s；

10不變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍0.001～500mm/min；（可定制高速系統0.001～2000mm/min）

12位移速率控制精度為設定值的±0.2%以內；

13恒力、恒不變形、恒位移控制范圍0.5%～100%FS

14恒力、恒不變形、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內

15有效試驗跨度450mm

16橫梁移動行程1200mm

17電源電壓 ～220V±10% 50Hz（須可靠接地）

18機器功率700W

19載荷機架尺寸(LWH)1080x550x1950mm

20機器重量≈550kg

熱塑性橡膠拉伸應力應變性能試驗機應用行業：

計量質檢；橡膠塑料；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

熱塑性橡膠拉伸應力應變性能試驗機原裝配置：

拉伸夾具 1套；彎曲夾具1套；壓縮夾具1套

熱塑性橡膠拉伸應力應變性能試驗機可拓展配置：

電子引伸計；大不變形（旋轉式或固定式）；高低溫箱；高溫爐；T型工作臺，可根據客戶提供的試驗標準或試驗試樣選擇的夾具或特殊設計的夾具與附件，費用另計。

熱塑性橡膠拉伸應力應變性能試驗機調速系統與伺服電機 ：

采用調速精度高、性能穩定的日本電氣公司MINAS交流伺服系統和交流伺服電機作為驅動系統。

調速范圍：0.001―500mm/min。

調速比：1：10000。

速度精度：優于±1%

熱塑性橡膠拉伸應力應變性能試驗機試驗力與試樣不變形測量

試驗力測量范圍0.4%―100%Fｓ，測力分辨率為滿量程范圍的500000碼，示值精度為±0.5%，具有試驗過程力值實時顯示、峰值保留等功能。隨機配備標距50mm，不變形量10mm引伸計一只，不變形精度優于±1%Fｓ，測量系統分辯力為0.001%。

位移測量系統

位移測量分辨率為0.0001mm。

橫梁移動小于等于5mm，位移誤差不大于0.005mm。

橫梁移動大于5mm，位移示值相對誤差為±0.5%以內。

控制與顯示系統

PC機+控制與數據處理軟件+STC8800控制器和打印機構成試驗機控制與數據處理、打印系統。

熱塑性橡膠拉伸應力應變性能試驗機工作條件

1 室溫10―35℃。

2 相對濕度≤80%。

3 周圍無振動，無腐蝕性介質，無強磁場干擾。

4 電源電壓波動不超過額定電壓的10%。

5 在穩固的基礎上水平安裝，水平度為0.2/1000。
