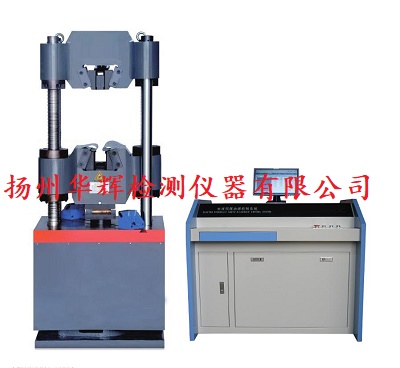

HYS-300KN微機屏顯螺栓拉力試驗機
- 產品名稱: HYS-300KN微機屏顯螺栓拉力試驗機
- 產品分類: 其它檢測設備
- 公司名稱: 揚州華輝檢測儀器有限公司
- 型號規格:
- 產品用途:
- 產品價格: ￥面議
- 添加時間: 2019-02-28 14:27:49
微機屏顯液壓萬能試驗機的設計、制造、檢驗依據下列標準相關條款：
1）GB/T2611- 《試驗機通用技術要求》
2）JJF1103- 《萬能試驗機計算機數據采集系統評定》
3）JJG139－ 《拉力、壓力和萬能試驗機的檢定規程》
4）GB/T16826- 《電液伺服萬能試驗機》
5）GB/T228.1- 《金屬材料 室溫拉伸試驗方法》
6）GB/T7314- 《金屬材料室溫壓縮試驗方法》
7）GB/T232- 《金屬材料 彎曲試驗方法》
8）GB/T 3098.1- 《緊固件機械性能 螺栓、螺釘和螺柱》
微機屏顯高強度螺栓拉力試驗機技術參數：
| 序號 | 項目名稱 | 技術參數 | |||
| 1 | 試驗力 | 100kN | 300kN | 600kN | 1000kN |
| 2 | 試驗力示值相對誤差 | ≤示值的±1% | |||
| 3 | 試驗力測量范圍 | 2%-100%F.S | |||
| 4 | 試驗力分辨率 | 1/300000 | |||
| 5 | 位移分辨率 | 0.01mm | |||
| 6 | 加荷速率 | 計算機實時控制顯示 | |||
| 7 | 活塞移動速度 | ≈90mm/min | 0-100mm/min | ≈70mm/min | |
| 8 | 橫梁移動速度 | ≈120mm/min | ≈150mm/min | ≈120mm/min | |
| 9 | 拉伸試驗空間 | 620mm | 690mm | 630mm | |
| 10 | 壓縮試驗空間 | 550mm | 620mm | 530mm | |
| 11 | 彎曲支點間距 | 400mm | 600mm | 600mm | |
| 12 | 立柱凈間距 | 500mm | 570mm | 550mm | |
| 13 | 主機結構 | 4立柱 | |||
| 14 | 圓試樣夾持直徑范圍 | φ10-20；20-32mm | φ13-26；26-40mm | φ14-32；32-45mm | |
| 可擴展螺紋鋼、帶肋鋼筋、螺栓 | φ4-10mm | φ6-13mm | φ6-13mm；M12-33mm | ||
| 15 | 板試樣夾持厚度范圍 | 0-15mm | 0-15；15-30mm | 0-40mm | |
| 16 | 試樣夾持寬度 | 70mm | 90mm | 125mm | |
| 17 | 上下壓盤尺寸 | φ120mm | 205*205mm | 205*205mm | |
| 18 | 總功率 | 2.2kW | 3.0kW | 3.0kW | |
| 19 | 試樣加緊方式 | 液壓自動夾緊 | |||
| 20 | 主機外形尺寸 | 820*520*2000mm | 970*650*2300mm | 970*650*2250mm | |
| 21 | 控制柜外形尺寸 | 1130*720*940mm | |||
| 22 | 電源 | 380V ±50Hz | |||
供應微機屏顯高強度螺栓拉力試驗機功能特點：
1、該試驗機采用手動控制、液壓加載，傳感測力、微機顯示及數據自動處理，完成金屬、非金屬試樣的拉伸、壓縮、抗彎、抗折試驗 。
2、 微機屏顯液壓萬能試驗機的主機采用六立柱結構，液壓缸下置式：液壓缸在試驗機的下部，活塞在液壓力的作用下向上頂，可實現對試樣的拉伸、壓縮、彎曲、抗折等試驗項目；上下鉗口座為全開式結構，裝夾試樣方便，穩定性好。
3、測控系統：
3.1:準確完成試驗參數的設定、數據采集、處理、分析、存儲及顯示(試驗數據包括:上下屈服點、抗拉強度、斷裂強度、彈性模量、各點延伸率、非比例伸長等)。
3.2：試驗力，峰值、不變形、位移、試驗曲線的實時控制、顯示，全鍵盤輸入操作。
3.3：試驗過程能夠模擬再現和試驗數據的再分析、試驗曲線放大、比較、遍歷。試驗曲線可任意選擇坐標軸，并可自由放大和縮小；坐標滿度自動調節。
3.4：操控軟件，采用用模塊化、開放式編程、人性化設計，客戶可以根據自己的要求對試驗標準、試驗報告、原始材料參數等進行輸入調整，滿足個性化要求。方便升級、方便權限管理；主要模塊有：權限管理模塊、試驗標準模塊、試驗控制模塊、曲線分析模塊、數據查詢模塊、報表輸出模塊等。為避免操作過程中出現錯誤，具有提示和向?qū)Чδ堋?
3.5：數據庫采用ACCESS格式，數據庫中備有多種試驗方法、標準，可完成多種材料的實驗；可以進行網絡數據庫通訊和管理；
3.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。
3.7：報告采用靈活的Excel報告，系統有內置的默認報告，可以選擇需要打印的項目的，并可以排序。報告可以指定單獨打印還是合并打印。
3.8 可以重新讀取已經完成的試驗，可以對試驗曲線進行放大、縮小、平移，可以選擇顯示并標注特征位置。可以事后修改試驗參數，可以強制指定特征點位置，并且重新計算修改后的結果，也可以還原。
4、 多重保護功能:
油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；
試樣破斷時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。
