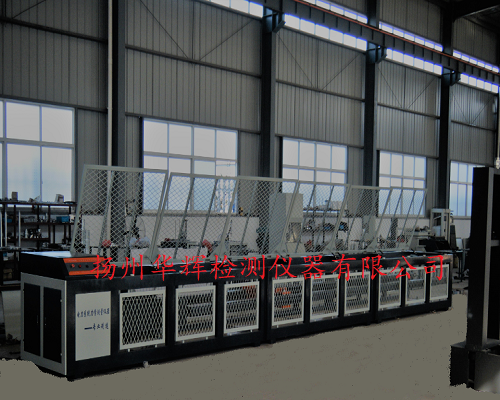

臥拉試驗機采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕控制并顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機為吊裝帶類、鏈類以及繩索類做產品逐個拉伸試驗專用設備，用于吊裝帶類產品的逐個拉伸負荷，破壞等試驗。

微機控制臥拉試驗機性能特點：

1主機：

1.1機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；

1.2后夾頭座采用手動推動方式進行試驗空間有級調整；

2油源系統（泵站）：

2.1一套10l/min,30MPa恒壓泵組：采用國內知名品牌電機，進口低噪聲高壓齒輪泵。

2.2電機安裝配有減振裝置（選用減振墊），以減小振動和噪音；

3控制系統：

3.1雙通道控制板全部采用數字化電路，結構一致，提高了各通道的互換性；

3.2計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能；

臥拉試驗機技術參數：

最大試驗力（kN）　　1000　　2000　　6000

試驗力測量范圍　　10kN-1000kN　　20kN-2000kN　　60kN-6000kN

試驗力示值精度　　±1%

位移測量分辨力　　0.01mm

試驗空間(不含活塞行程)　　500-6000mm(有級調整500mm一檔）

活塞行程　　1500mm

工作中心高　　350mm

主機外形尺寸　　約9000x1200x500mm
